צינורות טיטניום ANSI B36.1

מידע על המוצר של צינורות טיטניום ANSI B36.1

תקן: ANSI B36.1

חומר: GR1, GR2, GR5, GR7, GR9, GR12

מצב: מגולגל קר/מגולגל חם/מחוצף

OD: חלק - 1/8" NPS עד 12" NPS

מרותך - 1" NPS ל-16" NPS

WT: Sch 10s עד Sch 160s

אורך: אורך אקראי או גודל מותאם אישית

משטח: ליטוש, כבישה

דרישות כימיות של צינורות טיטניום ANSI B36.1

מאפיינים מכניים של צינורות טיטניום ANSI B36.1

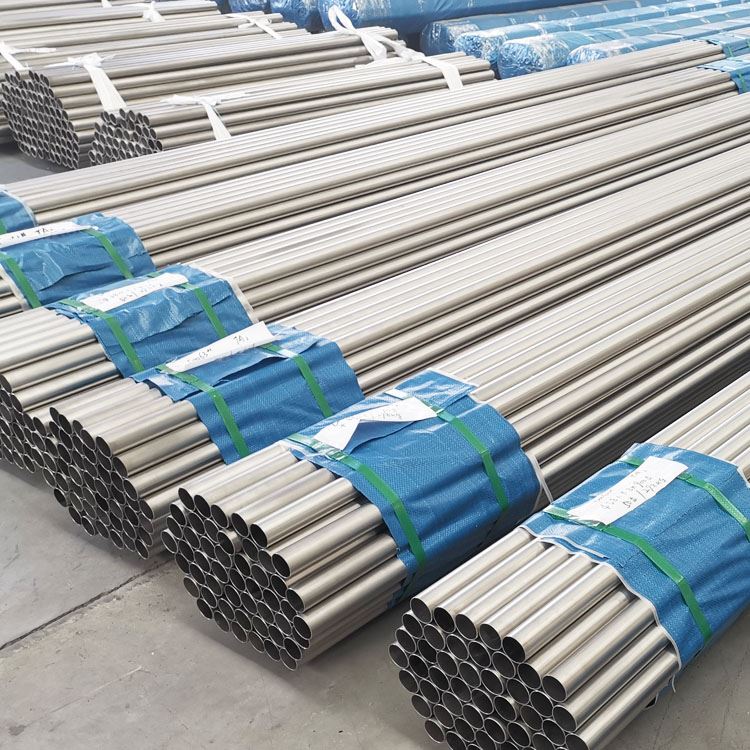

תמונות מפורטות של צינורות טיטניום ANSI B36.1

יישום של צינורות טיטניום ANSI B36.1

• מערכות הכלור

• מערכות לייצור וחומצה

• ייצור חומרי הדברה

• מערכות קרצוף שריפה

• עיבוד מי שפכים

• ספינות מחסנית למניעת זיהום, צינורות, בולמים, מקרצפים, מחממי גז ערימה, מאווררים ובתי מאווררים

• מערכות להסרת גזי פליטה

• רכיבי עיבוד כימיים כמו מחליפי חום, כלי תגובה, מאיידים וצנרת העברה

• בארות גז חמוצות

• ציוד תרופות ועיבוד מזון

כמה יתרונות וחסרונות שכדאי לקחת בחשבון לגבי צינורות טיטניום

1. תכונות רצויות של צינורות טיטניום

צינורות טיטניום משמשים לעתים קרובות בשל העמידות הכימית המעולה שלה, שהיא הרבה יותר גבוהה מפלדת אל חלד בדרגה 304 או אפילו 316.

כחומר בעל חוזק גבוה וקל משקל עם עמידות גבוהה בפני קורוזיה, טיטניום מציע יחס חוזק למשקל גבוה, מה שהופך אותו לאידיאלי עבור מגוון יישומי צינור. לדוגמה, חיתוך מתכת משתמש בטיטניום ליצירת מגוון חלקים, כולל:

צינורות פילה בקוטר קטן ליישומי רכב

צינור טיטניום קטן עגול לקליפות זרעים בברכיתרפיה.

צינורות טיטניום בעלי דופן דקת לבתי כלי קיבול פעילים מבחינה כימית במדעי החיים

ניתן להשתמש בצינורות טיטניום גם במכשירים אנליטיים כגון כרומטוגרפיה וצינורות אחרים חייבים:

להתנגד לחשיפה חוזרת ונשנית

אינו יוצר אינטראקציה עם סוגים רבים ושונים של כימיקלים וחומרים אחרים

יתרון נוסף של צינורות טיטניום במכשירים רפואיים הוא התאימות הביולוגית שלו. לא רק שגוף האדם סובלני לשימוש בטיטניום (שחשוב מספיק), אלא שהוא גם לא מגנטי – מגמה גוברת ככל שהשימוש בהדמיית תהודה מגנטית (MRI) באבחון רפואי הופך נפוץ יותר. תכונות חשובות יותר.

החל ממחטי לב המוצבות באופן זמני ועד (בתקווה) להחלפות עצם ומפרקים קבועות, תאימות MRI חשובה לכל מכשיר רפואי המוכנס או מושתל בגוף לכל אורך זמן, וחומרים מיקרומגנטיים יכולים להיות מסוכנים.

אחרת, מה שאמור להיות בדיקת אבחון לא פולשנית עלולה לגרום להתקן המתכת לרדת מהגוף. מיותר לציין שזו לא הייתה תוצאה טובה!

2. ישנן דרגות וניסוחים שונים של צינורות טיטניום

יתרון נוסף של טיטניום הוא שכפי שקיימים סוגים שונים של פלדת אל חלד, ישנן דרגות שונות של צינורות טיטניום.

לדוגמה, ל-ASTM יש מספר תקנים (בעיקר B265, B348 ו-B381) הקשורים ל"ניסוח" של ציוני טיטניום המשמשים ביישומים שונים. אם תסתכלו על המפרט, תגלו שיש אפילו דרגות מרובות של טיטניום לא מגוג.

סגסוגת הטיטניום הנפוצה ביותר זמינה מסחרית דרגה 5 היא בעלת חוזק וקשיחות גבוהה. שלא כמו טיטניום טהור, טיטניום דרגה 5 ניתן לטיפול בחום וניתן לרתך וליצור עבור צינורות ושימושים אחרים בתעופה וחלל, ימיים, כימיים וביישומים רפואיים.

3. צינור טיטניום עם פונקציית זיכרון צורה

עבור יישומים הדורשים זיכרון צורות, אתה יכול לשקול גם צינורות טיטניום הזמינים ב- Nitinol או NiTi (הידוע גם בשם Nitinol), שהיא קטגוריית מוצרים נפרדת משלה.

בעוד שבתיאוריה החומר הוא תערובת של 50/50 של ניקל וטיטניום, NiTi הוא הכל מלבד. למעשה, NiTi היא תמיד תערובת מותאמת אישית, אין מפרטי ASTM, ולכל יצרן יש ניסוח קנייני ייחודי משלו.

NiTi משמש בדרך כלל בייצור של צינורות רפואיים הדורשים רמה גבוהה של גמישות ועמידות לקיפול, כגון חוטי מנחה של צנתר, סטנטים ומחטים סופר אלסטיות למיקרו-כירורגיה. לחומר יש גם עמידות מצוינת בפני קורוזיה בטיפול נכון.

4. אתגרים בעבודה עם טיטניום

כמובן, שום חומר אינו מתאים לכל היישומים, וטיטניום אינו יוצא מן הכלל.

השוואה לנירוסטה

אחד הקשיים הוא שהחומר שביר יותר וקשה יותר לצייר מפלדת אל חלד. זה הופך את הטיטניום לקשה יותר לעבוד איתו.

למרות שניתן למשוך טיטניום לצינורות, התהליך אינו מייצר את המשטח החלק שניתן לייצר בעת ציור נירוסטה. חברות מסוימות יכולות למשוך טיטניום ל-Ra 8-10 מיקרו אינץ'; עם זאת, ניתן למשוך פלדת אל-חלד ל-Ra 3-4 מיקרו-אינץ' חלק יותר או טוב יותר.

קטרים ​​פנימיים עבים יותר על צינורות טיטניום יכולים להשפיע על התכונות המיקרו-נוזליות של כל נוזל שצריך לעבור דרך הצינור. זו יכולה להיות בעיה ביישומים שבהם זרימת נוזלים חלקה חשובה במיוחד.

עבור רוב יישומי המכשור הרפואי, הצינורות ישאו דם ונוזלי גוף אחרים, וזו לא בעיה. עם זאת, מערבולות היא בעיה רצינית ביישומים שבהם הצינורות חייבים לשאת נפחי נוזל זעירים.

יכולת עיבוד של צינורות טיטניום

כחומר שביר יותר, פחות סלחן, טיטניום גם קשה יותר לעיבוד. ככל שתעשה יותר עבודה עם הטיטניום כדי להשיג את המוצר הסופי, כך גדל הסיכוי שתהיה לך סתתים ובעיות חספוס אחרות של פני השטח.

העיבוד של טיטניום גם דורש יותר נוזל קירור מחומרים אחרים. יש לספק נוזל קירור בלחץ גבוה במדויק למקום העיבוד ממספר חרירים וזוויות כדי למלא את האזור בנוזל קירור.

בנוסף, טיטניום משמש לעתים רחוקות עבור מפרקים של צינורות. למעשה, במיוחד עבור מכשור רפואי - בהם נדרשת עיבוד עיבוד נרחב בנקודת החיבור ליצירת התלקחויות, ספוגיות וחוטים - מתכות מכל סוג מייצגות רק חלק קטן מאוד משוק האביזרים.

לעומת זאת, אביזרי מכשור רפואי משתמשים לעתים קרובות יותר ב-PEEK בעל עמידות גבוהה (פוליאתתרקטון) או פלסטיק מיוחד אחר שניתן לעצב ולעבד בקלות רבה יותר.

5. עלות צינור טיטניום

בהתחשב ביתרונות ובחסרונות, יש לקחת בחשבון גם את עלות צינור הטיטניום.

מבחינה היסטורית, רק כמה ספקים קטנים יותר ייצרו צינורות טיטניום מכיוון שטיטניום אינו משמש לעתים קרובות כמו חומרים כגון נירוסטה. בנוסף, יש לו פחות גדלים סטנדרטיים ודורש זמני אספקה ​​ארוכים יותר לייצור גדלים מותאמים אישית, מה שבתורו מגדיל את העלויות.

אז צינור טיטניום הוא חומר, ואם אתה מתכוון לציין אותו, מוטב שתהיה בטוח שאתה באמת צריך אותו -- ולא משהו שאתה בוחר באקראי.

הנה טיפ נוסף: מנקודת מבט פרקטית, כאשר נדרש טיטניום למוצר הסופי, חברות לעיתים קרובות עיצובי אב-טיפוס של מוצרים ממתכת אחרת וזולה יותר כדי לבדוק היתכנות ופונקציונליות. אם הבדיקה הראשונית מאמתת את העיצוב, ניתן לבדוק אותו מחדש עם טיטניום.

עם כל כך הרבה אפשרויות של צינורות טיטניום, זה קריטי תמיד לציין את הסוג והדרגה הספציפיים שאתה רוצה (בין אם זה טיטניום טהור, אחת ממספר סגסוגות או ניסוח NiTi) כדי לייעל את יכולת הייצור של המוצר שלך.

(למידע נוסף על אופטימיזציה של כושר הייצור במקור חלקים קטנים.)

6. מומחה לחיתוך צינורות טיטניום

אם זה החומר המתאים ליישום הצינורות הספציפי שלך, אתה יכול להיות בטוח שמתכת חיתוך יודע לחתוך טיטניום. למעשה, אנחנו יכולים לחתוך, לעבד או לסיים כל סוג ודרגה של צינורות טיטניום שתזדקקו לו.

אנו חותכים, טוחנים, טוחנים ומבריקים באופן שגרתי צינורות קצרים כמו {{0}}.006 אינץ' (0.152 מ"מ) באורך, בעובי דופן דק או קטן עד 0.001 "(0.025 מ"מ) קוטר פנימי - כל מתכת כולל טיטניום. (אנחנו אוהבים לומר שאם ניתן לצייר את הקוטר, נוכל להשתמש בו.)

אנחנו יכולים גם לחתוך בצורה מדויקת צינורות מצופים מבלי לפגוע בציפוי, תוך שמירה על ריכוזיות וקוטר פנימי נקי. בנוסף לחיתוכי טיטניום, אנו יכולים גם להתאים אישית צינורות עם תכונות כגון חיתוכים בזווית, חריצים, נקודות וחורים.
